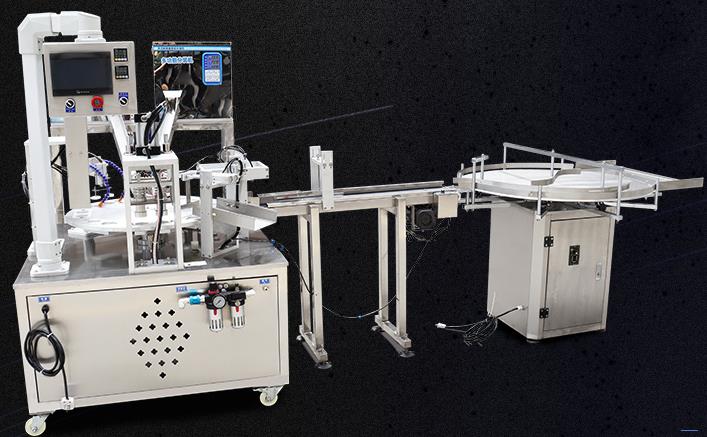

咖啡胶囊自动灌装封口机失灵故障原因是什么?
返回列表 来源: http://www.ysgzfkj.com 发布日期: 2021/10/26 17:35:56 访问量: 682
咖啡胶囊自动灌装封口机失灵故障原因是什么?咖啡胶囊自动灌装封口机如果失灵又该如何解决呢?一个朋友的封口机出现了失灵故障,便问李老师傅是什么原因,李老师傅问了具体故障现象,朋友称封口机是在使用过程中档位调节突然失效,按下手柄,指示灯常亮不熄,发热片持续加热,不能正常使用。
老师傅来到现场,并根据实物绘制出该机电路。该机电路由控制电路和加热指示电路两部分组成。S为总控制开关,按下手柄,则S闭合。正常时,两部分电路都得电,其中加热指示电路的工作过程如下:市电经继电器常闭触头开关K后,一路经限流电阻R5与发光二极管 D5形成电流回路,红灯点亮;另一路经变压器T降压为20V左右的交流电,加到发热片EH两端,使之加热,熔化塑料袋口。


控制电路的工作过程如下:s闭合,市电经R1,R2降压,D1整流,C1滤波,D2稳压后变成27V的直流电,再经电位器R和R4串联降压后给C2充电。当C2两端电压超过5.6V时,D3反向击穿,随后Q1导通,有电流流过继电器线圈J,使继电器常闭触头开关K被吸开,显示和加热电路失电,指示灯熄灭,发热片停止加热。通过调节挡位(即改变电位器R连入电路的阻值)可控制C2的充电时间,达到控制开关K的断开时间的目的,即控制封口机每次的加热时间。


根据电路分析,该机控制电路出现故障的可能性最大。经查,稳压二极管D2已击穿短路,其他元件正常,用一只20V稳压二极管和一只5.6V稳压二极管串联后代替D2,试机故障排除。
